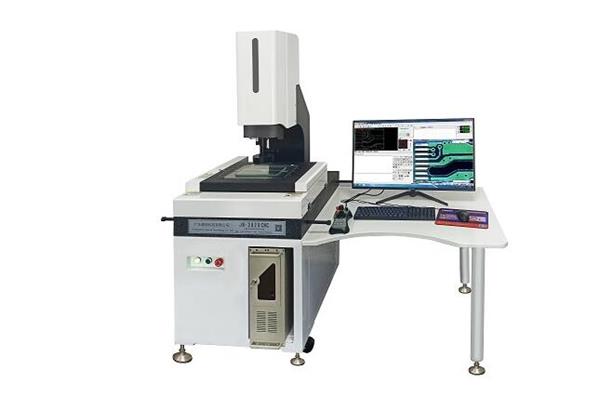

對于二次元影像測量儀的使用，如果操作方法不當，會影響測量的準確性，影像使用壽命。下面，建偉科技和大家分享二次元影像測量儀的正確操作方法。
在使用二次元影像測量儀時，開機前，要檢查計算機主機、顯示屏、測量臺的電源插頭是否連接好。儀表電源線的選擇，最好使用原裝電源線，建議不要使用其他電源電纜。由于它是一種電子儀器，在使用過程中必須放置在干燥的環境中，并且不得靠近潮濕的環境。其次，灰塵會攜帶靜電，這會對電子儀器的使用產生一定的影響。因此，使用二次元件測量儀器時，必須確保其處于粉塵較少的環境中。最后，由于溫度會影響儀器的測量精度，儀器在使用過程中必須遠離熱源。
二次元影像測量儀的采集點測量是通過鼠標或十字線中心對單個點進行的采集點測量，當未按下輔助點采集功能的三個圖標時，表示當前模式為手動點采集模式。在框中選擇一個函數后，用鼠標左鍵單擊圖像區域，然后單擊位置以獲得點位置。以圓圈為例：在點采集過程中，可以通過地標顯示區底部的方框查看采集到的點數量;當收集到足夠的點時，右鍵單擊確認，程序?qū)⒏鶕?jù)收集到的點自動擬合最合適的圓。其他命令(如測線/電弧采集)的操作模式類似，即左鍵單擊采集點，右鍵單擊確認。按下“自動捕捉邊緣點”圖標時，表示當前處于框中的自動點采集模式。選擇一個測量功能后，將鼠標移動到圖像區域，鼠標周圍將出現一個黃色框。黃色框表示捕獲范圍。只要邊緣在黃色框內，軟件就會自動在框內找到邊緣點，無需準確移動鼠標到邊緣采集點，大大提高了效率。操作方法也是左鍵點擊收集點，右鍵點擊確認。
在進行影像測量前，必須進行二次元影像測量儀校正。影像校正的目的是讓軟件知道屏幕上的點(像素)與工件實際尺寸之間的對應關系。首次使用軟件或鏡頭放大率改變(自動變焦鏡頭除外)進行圖像校正時，必須進行影像校正，點擊菜單“校正處理|圖像校正-三圈”，圖像區域會出現三個小圓：在校正膠片上選擇一個大小合適的標準圓(直徑約為圖像區域X方向的1/4)，移動機器，將標準圓移動到圖像區域左側小圓附近，然后在標準圓內單擊鼠標左鍵;左側的小圓將消失，新的圓將與標準圓匹配，表示左側的標準圓已成功抓取。移動機器將標準圓移動到圖像區域上方小圓附近，并在標準圓內單擊鼠標左鍵;上面的小圓圈消失了。移動機器將標準圓移動到圖像區域右下角的小圓附近，并在標準圓內單擊鼠標左鍵;右下側的小環消失了。在圖像區域中單擊鼠標右鍵。如果更正成功，將顯示更正對話框。
